Desain Rencana Rumah Layak Huni (Steem Amal Housing Project) Untuk Saudara Samsul oleh Engineer Specialist

지난달

50% of this post payout is for @steem.amal program acceleration



DESAIN RUMAH LAYAK HUNI


Setelah dilakukan postingan resmi oleh manager program Steem Amal, kali ini saya mencoba membagikan desain rumah layak huni type 36 meter luas kepada para steemian semua. Desain ini khusus dirancang untuk pilot project Steem Amal atau disebut juga dengan Housing Project.

Dibawah ini merupakan beberapa detail dari desain rumah layak huni yang akan diterima pemanfaat pertama yaitu seorang warga yang sangat kurang mampu dengan profesi sebagai buruh kasar, beliau adalah saudara Samsul yang beralamat lengkap di Desa Nibong Kecamatan Syamtalira Bayu Kabupaten Aceh Utara.

Dari desain ini juga kami melakukan promo steem lewat logo steem yang terukir pada pintu rumah tersebut, untuk lebih jelas mari kita lihat desain rumah layak huni tersebut seperti dibawah ini :


0. DENAH RENCANA.png

Denah Rencana


1. TAMPAK DEPAN.png

Tampak Depan

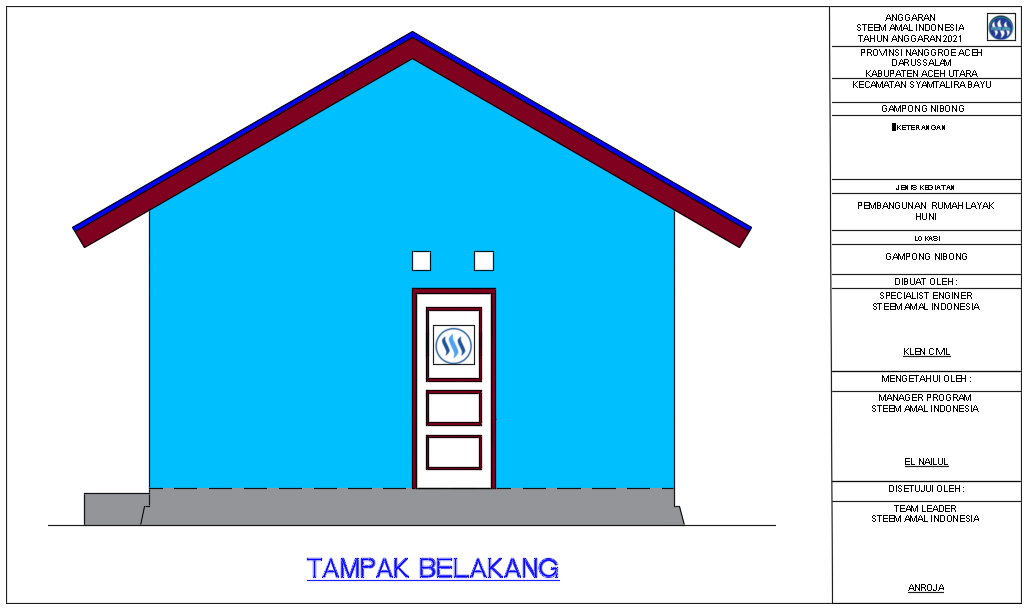

2. TAMPAK BELAKANG.png

Tampak Belakang


3. TAMPAK SAMPING KANAN.png

Tampak Samping Kanan


4. TAMPAK SAMPING KIRI.png

Tampak Samping Kiri


Detail lain yang menghubungkan Steem Amal dalam mempromosikan steem di Indonesia akan terlihat pada logo yang terukir pada pintu rumah layak huni tersebut, seperti dibawah ini :



Detail Pintu Dengan Ukiran Logo Steem


Detail potongan A-A, potongan B-B, jendela, pondasi, rangka baja dan lainnya juga saya lampirkan seperti yang terlihat dibawah ini :


5. POT A-A.png

Potongan A-A


6. POT B-B.png

Potongan B-B



Detail Kusen Jendela


7. POT PONDASI.png

Detail Pondasi dan Pembesian


8. POT RANGKA.png

Detail Atap Rangka Baja


Inilah postingan saya selaku board member Steem Amal yang membidangi sebagai Tim Teknik dalam merancang atau mendesain rumah layak huni yang merupakan pilot project Steem Amal Indonesia. Dan segala bentuk kritik yang membangun sangat kami harapkan demi kemajuan @steem.amal dalam mempromosikan steemit.



Cc : @anroja @el-nailul @radjasalman @nazarul @muzack1 @heriadi @irawandedy @miftahuddin @curiesea dan @ayijufridar



BEST REGARDS
@klen.civil
FROM ZERO TO HERO


Authors get paid when people like you upvote their post.
If you enjoyed what you read here, create your account today and start earning FREE STEEM!
STEEMKR.COM IS SPONSORED BY
ADVERTISEMENT
Sort Order:  trending

Mantap, keren design nya, ini bisa dilanjutkan untuk satu design tetap untuk rumah dhuafa bantuan dari Steem.amal untuk seterusnya. Berapa biaya anggaran nya...? Dan kapan mulai dibangun...?

·

Untuk biayanya sekitar 650 SBD dan hari ini sudah dimulai pemasangan bowplank

·
·

Mantap, semoga sukses kegiatan ini.

·
·
·

Thank you very much for the design, I really appreciate the hard work that you have dedicated to @steem.amal

Best Regards

·

Dengan senang hati saya akan melakukan yang terbaik untuk steem amal

Mantap.. Lanjutkan sahabat moga keberkahan selalu menyertai mu. Amin

Bang @klen.civil, desain menggunakan aplikasi apa?

·

Auto CAD 2D masih

masya Allah, nyata sekali dampak steem.amal untuk kebaikan masyarakat bawah.

oh ya bg @klen.civil, kebetulan profesi saya desain interior & rumah tinggal, boleh gak kalo dibuatkan 3d visual rumah steem amal ini + saran layout interior rumahnya?

·

Dengan senang hati bg
😊

·
·

kalo boleh tau, kenapa rumahnya belum ada dapurnya bg bg @klen.civil?

·
·
·

Budgetnya ngak cukup bg

·
·
·
·

oh gt ya, dilihat dari gambar tampak rumahnya, brrti gak termasuk WC juga ya bg?

·
·
·
·
·

sebetulnya termasuk, cuma kemarin tu agak terburu² buatnya

·
·
·
·
·
·

kalo saya boleh saran, pintu utamanya di pinggirkan ke samping kiri, agar fungsi ruang lebih maksimal (sirkulasi ruang lebih efisien, bukaan pintu lebih efisien, atau mungkin bg @klen.civil sudah ada pertimbangan tersindiri🙏

·
·
·
·
·
·
·

Akan kami koordinasikan dengan manager program.

Thanks bg masukannya.

😇

Alhamdulillah, kerja luar biasaa, Insya Allah ingin membantu, mungkin sementara ini doa dulu semoga semua sukses dan lancara tanpa hambatan...

Thanks desainnya bang, semoga cepat terselenggara bang klien.. 👍

·

Sm², Aamiin bg

@klen.civil Sang lage hana teras lago...

·

Perseh lage rumoh dhuafa, meunyoe pakek teras panyang akan membutuhkan atap lom

·
·

Groon cih bena teras bek lage Cewek hana Alis mata.

·
·
·

Hahaha
Nyan ka akan tapike secara adat

·
·

Rumoh dhuafa bantuan @baitulmalkotalsm Thon 2020 lage nyo na teras
