Tavolo rotante per riprese ed esposizioni

25일 전

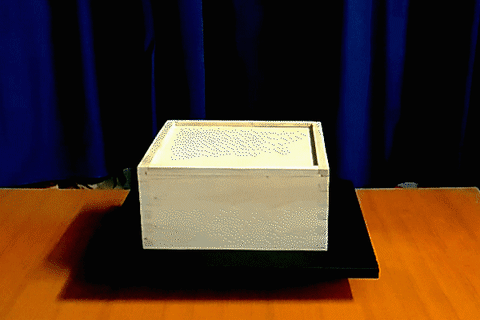

Avevo bisogno di un tavolo rotante per le riprese di un oggetto a 360° e mi è venuta in mente una soluzione abbastanza veloce.

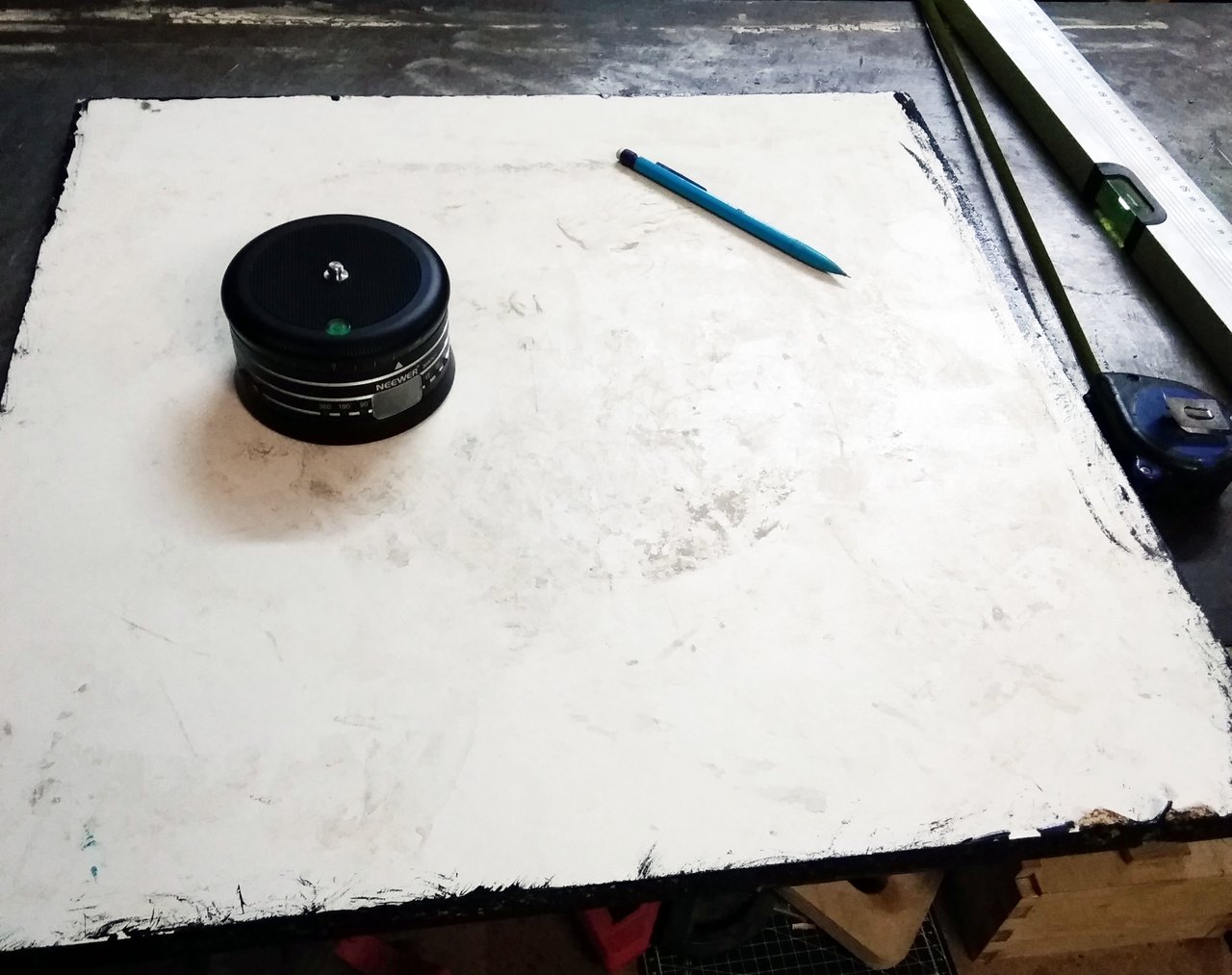

Avevo a disposizione una testa motorizzata per effettuare panoramiche sul treppiede su cui è possibile fissare una fotocamera o una videocamera mediante una classica vite da 1/4 di pollice.

Non ci tocca altro che fare in modo che questa tavola di legno sia avvitabile sulla testina motorizzata.
Per fare ciò possiamo fissare una placca di acciaio esattamente al centro del legno con un foro filettato compatibile con la nostra testina.


Per fare la filettatura dobbiamo prima di tutto realizzare un foro di diametro inferiore della nostra filettatura: in questo caso 1/4 di pollice che equivalgono a circa 6,35 mm, quindi possiamo usare, indicativamente, un foro da 5 mm.
Per realizzare la filettatura abbiamo bisogno dei maschi per filettare: in foto vedete il modello a tre passaggi, esistono anche quelli a passaggio unico.


Potevo creare l'incasso semplicemente con degli scalpelli, ma ho deciso di fare le cose con più precisione ed ho optato per l'uso della fresatrice.
Per fare ciò ho costruito al volo una guida in legno intorno alla placca.


È importante settare la giusta profondità di fresatura usando lo spessore della guida e della placca come indicatori.


A questo punto dobbiamo fissare con precisione la nostra guida con della colla a caldo o nastro biadesivo in modo che il foro filettato sia esattamente al centro della nostra tavola di legno: ogni millimetro fuori asse ci creerà una rotazione sempre più asimmetrica.


Possiamo, poi, incollare la nostra placca con della colla epossidica bicomponente ed il gioco è fatto.

Ciao e alla prossima.
